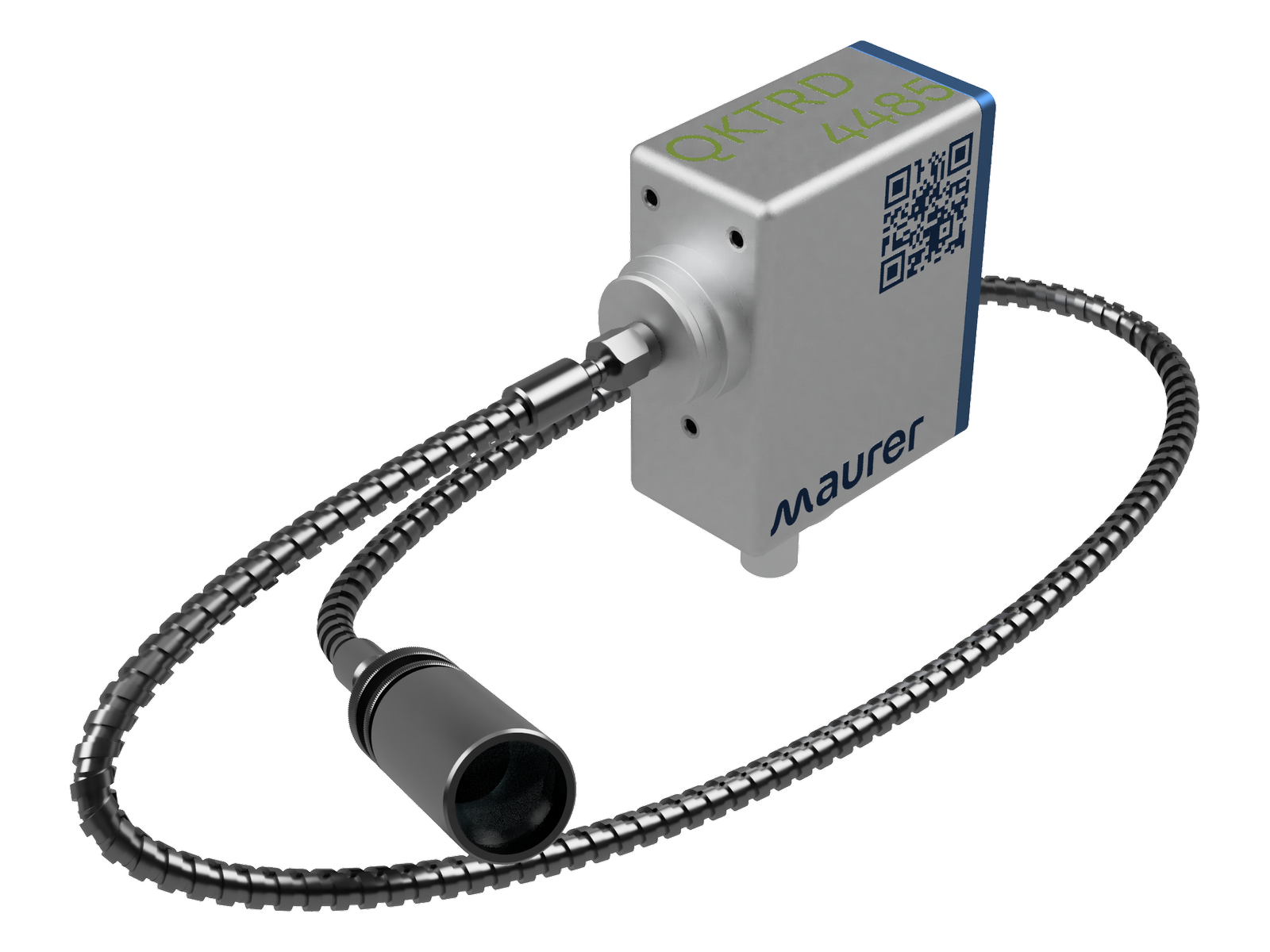

Quotientenpyrometer – QKTRD 4485 – Bild 2

Quotientenpyrometer – QKTRD 4485

Messbereiche von 700 °C bis 2500 °C

1. 700 – 1600 °C
2. 800 – 2500 °C

Sondermessbereiche auf Anfrage

Kategorien: Pyrometer, Kompakt, Lichtleiter Schlagwörter: Kompakt, KTRD4, Lichtleiter, Quotienten, Zweifarben

Beschreibung

Leistungsstärke, Präzision und Zuverlässigkeit – darauf können Sie bei MAURER-Pyrometer zählen. Das kompakte und leicht zu bedienende Design, sowie eine große Auswahl an passenden Zubehörteilen ermöglichen Ihnen eine schnelle Einbindung in Ihre Systeme.

Die wichtigsten Funktionen und Eigenschaften auf einen Blick:

Spektralbereich: 0,85 – 1,1 μm
Kurze Ansprechzeit von 1 ms, mit dynamischer Anpassung
Emissionsgradverhältnis von 0,8 – 1,2, direkt am Gerät oder über Schnittstelle einstellbar
Grünes Ziellicht (LED), das mit dem tatsächlichen Messpunkt in Größe und Position exakt übereinstimmt
Mit Lichtleiter und Optik für eine exakte Ausrichtung auch bei engen Platzverhältnissen
Mit digitalem und analogem Ausgang nutzbar
1 Schaltausgang (open collector)
Betriebsspannung 24 V DC
Freie Software (IR-LOG) zur Parametrierung, sowie Messwertaufzeichung und -archivierung

Häufige Anwendungsgebiete
Verarbeitung von Stahl, Eisen, Buntmetallen und Drähten, Glasfedern, Glaswannen, Glasgewölbe, Walzen, Induktionserwärmung, Keramik, Härten, Löten, Schmieden, Schweißen, Umformen, Vakuum-Ofen usw.

Lichtleiter

Quarz-Lichtleiter im Metallschutzschlauch
Umgebungstemperatur max. 150 °C
Biegeradius min. 100 mm
Beidseitig FSMA-Stecker zum Anschluss an Pyrometer und Vorsatzoptik
Sonderlängen und andere Fasern auf Anfrage.

Konfigurationsmöglichkeiten

Sonderoptiken und -messbereiche auf Anfrage

Spektralbereich	0,85 – 1,1 μm
Messfleckmarkierung	Lichtstrahlzieleinrichtung mit LED
Ansprechzeit	1 ms, mit dynamischer Anpassung
Messunsicherheit	0,5 % ± 1 °C (ε = 1, Tu = 23°C, T 95 = 1s)
Temperaturabhängigkeit	0,01 % / °C
Reproduzierbarkeit	0,1 %
Emissionsfaktor	100 – 10 %, am Gerät oder über Schnittstelle einstellbar
Auflösung	< 0,1 % am Analogausgang < 0,1 °C an der Schnittstelle
Ausgang temperaturlinear	0 – 20 mA bzw. 4 – 20 mA (Bürde max. 500 Ω)
Schaltausgang	1x 24 V 100 mA (open coll.)
Schnittstelle	RS 232 ± 50 V isoliert oder RS 485 ± 70 V isoliert
Geräteanschluss	8-pol.Steckverbindung bei RS485 7-pol. Steckverbindung bei RS232
Betriebstemperatur	0 – 60 °C, Optik 150 °C
Lagertemperatur	-10 °C – 70 °C
Zulässige Feuchte	35 – 85 % RF (nicht kondensierend)
Betriebsspannung	24 V DC ± 10 %
Stromaufnahme	< 100 mA
Schutzart	IP65
Maße (BxHxT) / Gewicht	30 x 65 x 80 mm / 0,19 kg
Sonstiges	Maximalwertspeicher, Doppelspeicher, einstellbare Zeit und Schwellwert, Löschen nach Zeit, externer Kontakt, per Software, bei neuem Messgut

Fix-Fokus

	Legende
	L	Länge der Optik
	C	Abstand ab Optik Vorderkante
	M	Messfleck Durchmesser

Optiktyp	C [mm]	L [mm]	Faser [µm]	M [mm]
VL 50-M12	50	38	200	0,7
			400	1,4
			600	2,0
VL 100-M12	100	40	200	1,0
			400	2,0
			600	3,0
VL 150-M12	150	38	200	1,4
			400	2,7
			600	4,0
VL 200-M12	200	38	200	2,0
			400	4,0
			600	6,0
