Quotientenpyrometer QKTRDxxxx

Zuverlässig messen trotz Rauch & Dampf, von 300 °C bis 3300 °C

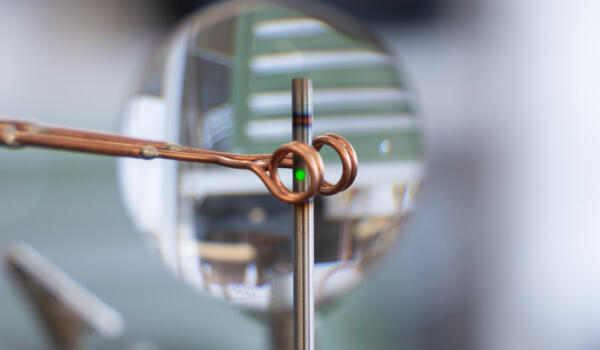

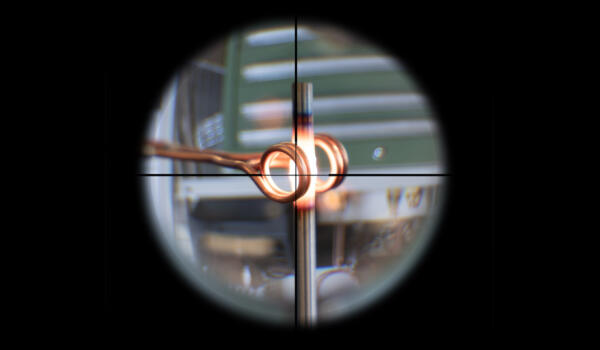

Ziellicht auf Werkstück / Visiereinrichtung mit Fadenkreuz

Wo herkömmliche Pyrometer an ihre Grenzen stoßen, messen die Quotientenpyrometer der Serien QKTRD 1xxx und QKTRD 4xxx weiter stabil. Sie erfassen die Wärmestrahlung in zwei Wellenlängenbereichen gleichzeitig und berechnen die Temperatur aus dem Verhältnis (Quotienten) beider Signale. Dadurch bleibt der Messwert auch dann zuverlässig, wenn Rauch, Dampf, Staub oder verschmutzte Schutzscheiben das Signal abschwächen oder sich die Oberfläche des Messobjekts während des Prozesses verändert. Entwickelt und gefertigt in Deutschland.

Die Vorteile auf einen Blick

• Unempfindlich gegen Störungen: stabile Messwerte trotz Rauch, Dampf, Staub oder verschmutzter Sichtfenster
• Unabhängig vom Emissionsgrad: Oxidation, Zunder oder wechselnde Oberflächen verfälschen das Ergebnis kaum. Für Sonderfälle ist das Emissionsgradverhältnis von 0,8 bis 1,2 einstellbar.
• Auch kleine Messobjekte: Das Objekt muss den Messfleck nicht vollständig ausfüllen, ideal für dünne Drähte oder sich bewegende Teile
• Großer Messbereich von 300 °C bis 3300 °C
• Schnell: Ansprechzeit unter 1 ms mit dynamischer Anpassung
• Präzise: Messunsicherheit 0,5 % ± 1 °C, Reproduzierbarkeit 0,1 %
• Exakt ausgerichtet: grünes LED-Ziellicht, das den Messfleck in Größe und Position zeigt, Vario-Optik zum Fokussieren
• Industrietauglich: Schutzart IP65, Analogausgang 0/4–20 mA, RS 232/RS 485, Schaltausgang, 24 V DC

Das passende Quotientenpyrometer für Ihre Anwendung

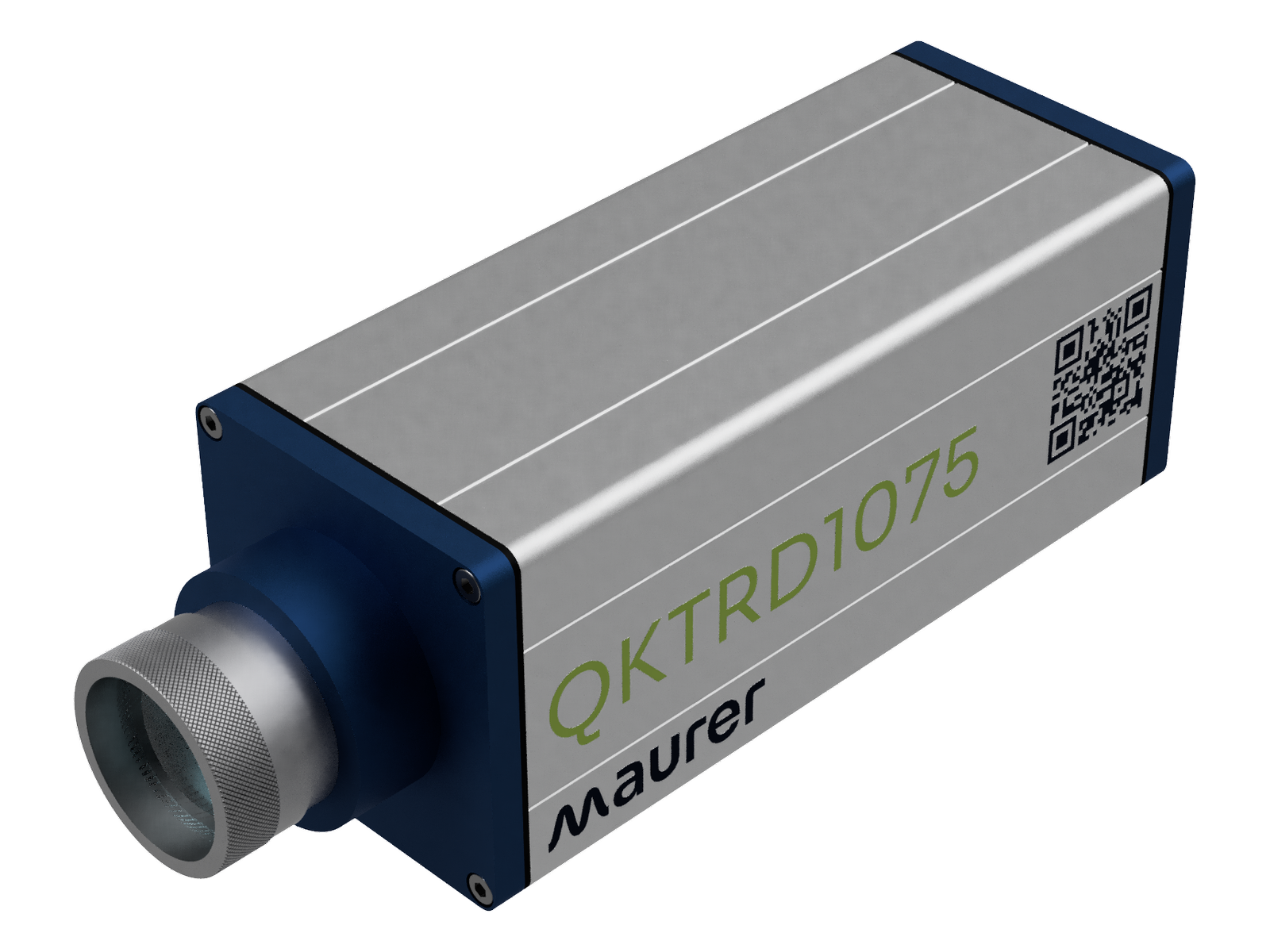

Universalgeräte QKTRD 1xxx: maximale Flexibilität mit wechselbaren Optiken, wahlweise LED-, Laser- oder Visiereinrichtung und optionalen Feldbus-Schnittstellen (PROFIBUS, PROFINET, EtherCAT, Ethernet, USB).

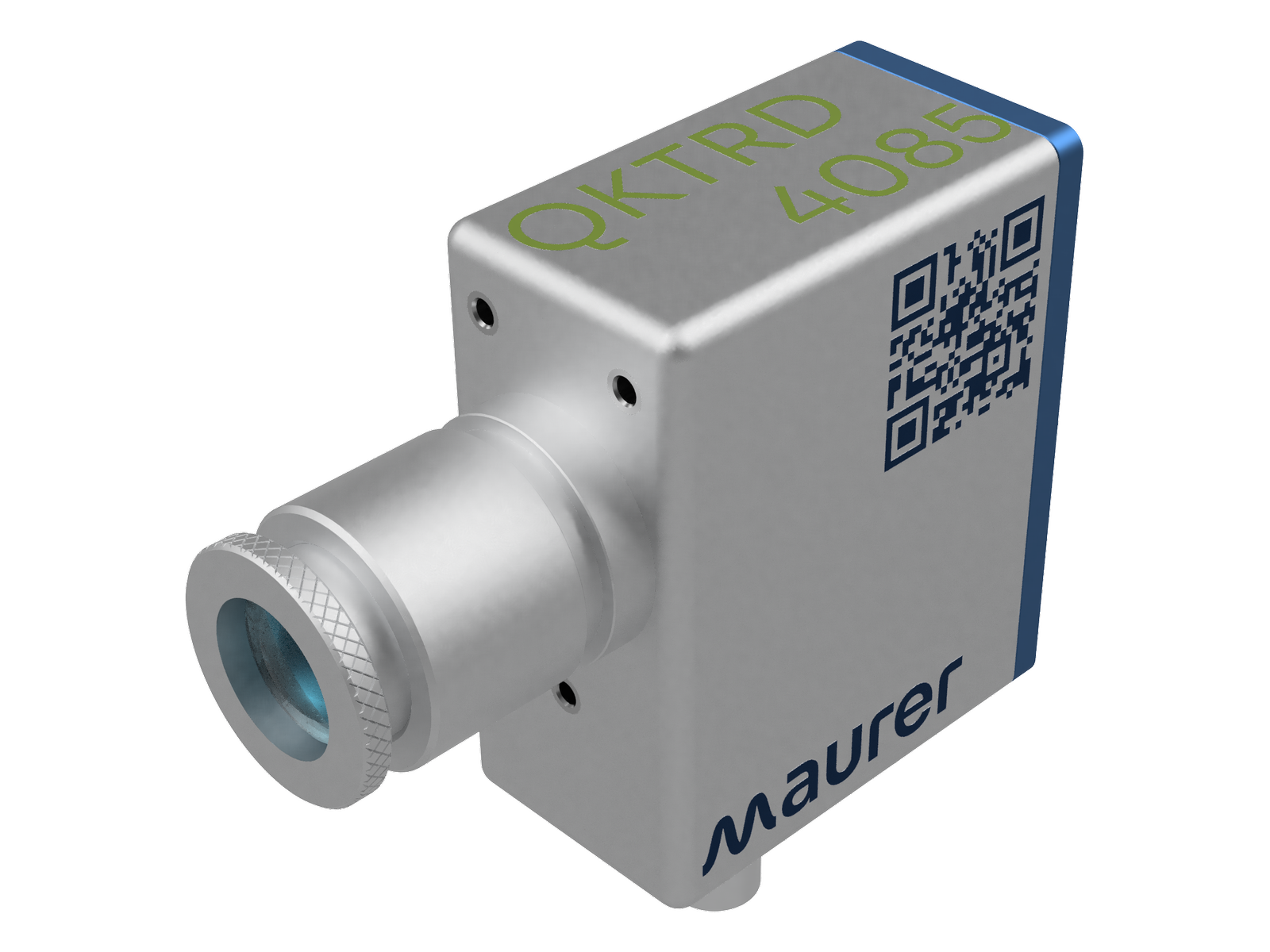

Kompaktgeräte QKTRD 4xxx: die Quotientenmessung im kleinen Gehäuse von 30 × 65 × 80 mm, mit integrierter Vario-Optik (100–5000 mm). Ideal für den Einbau in Maschinen und Anlagen.

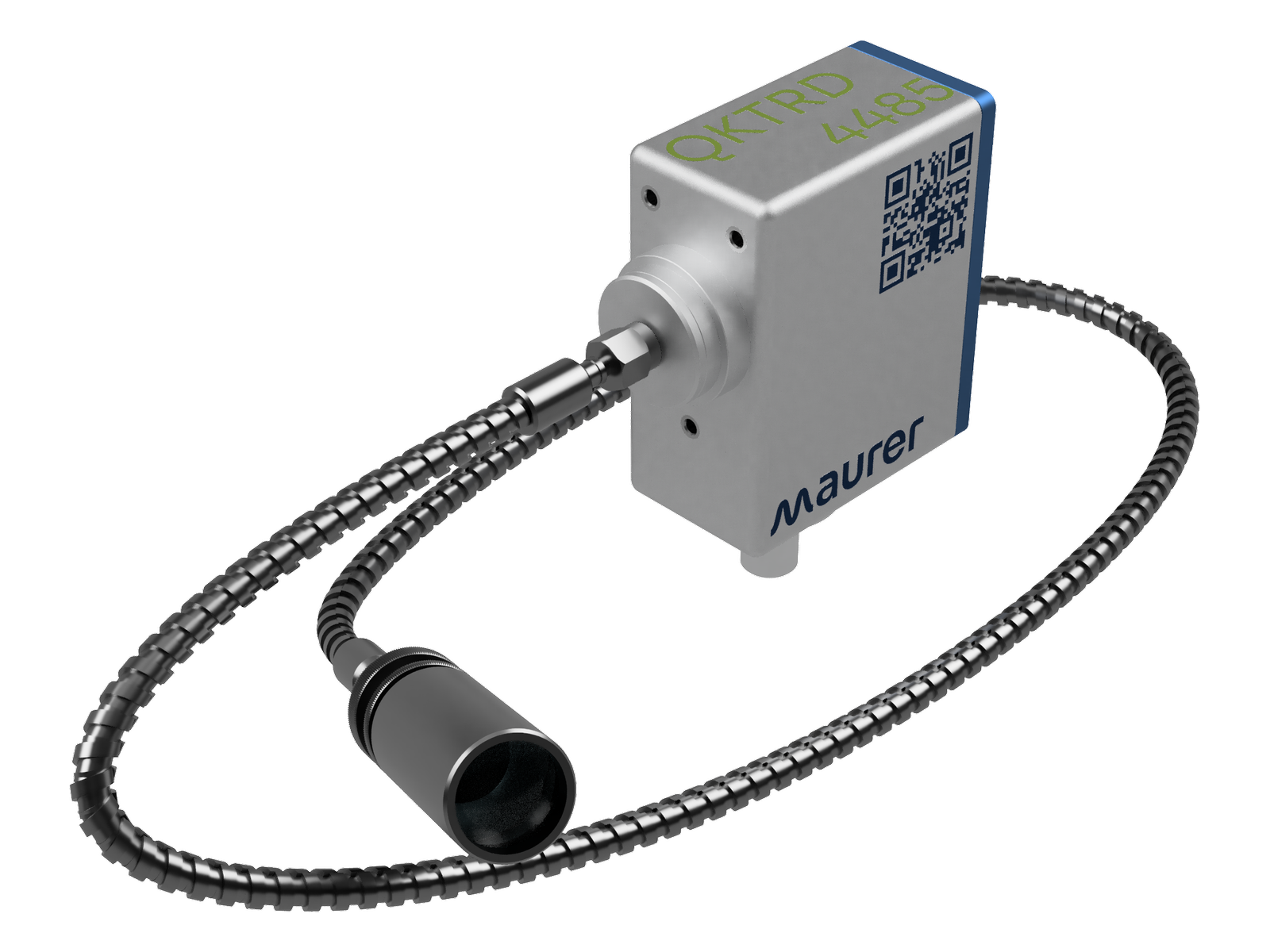

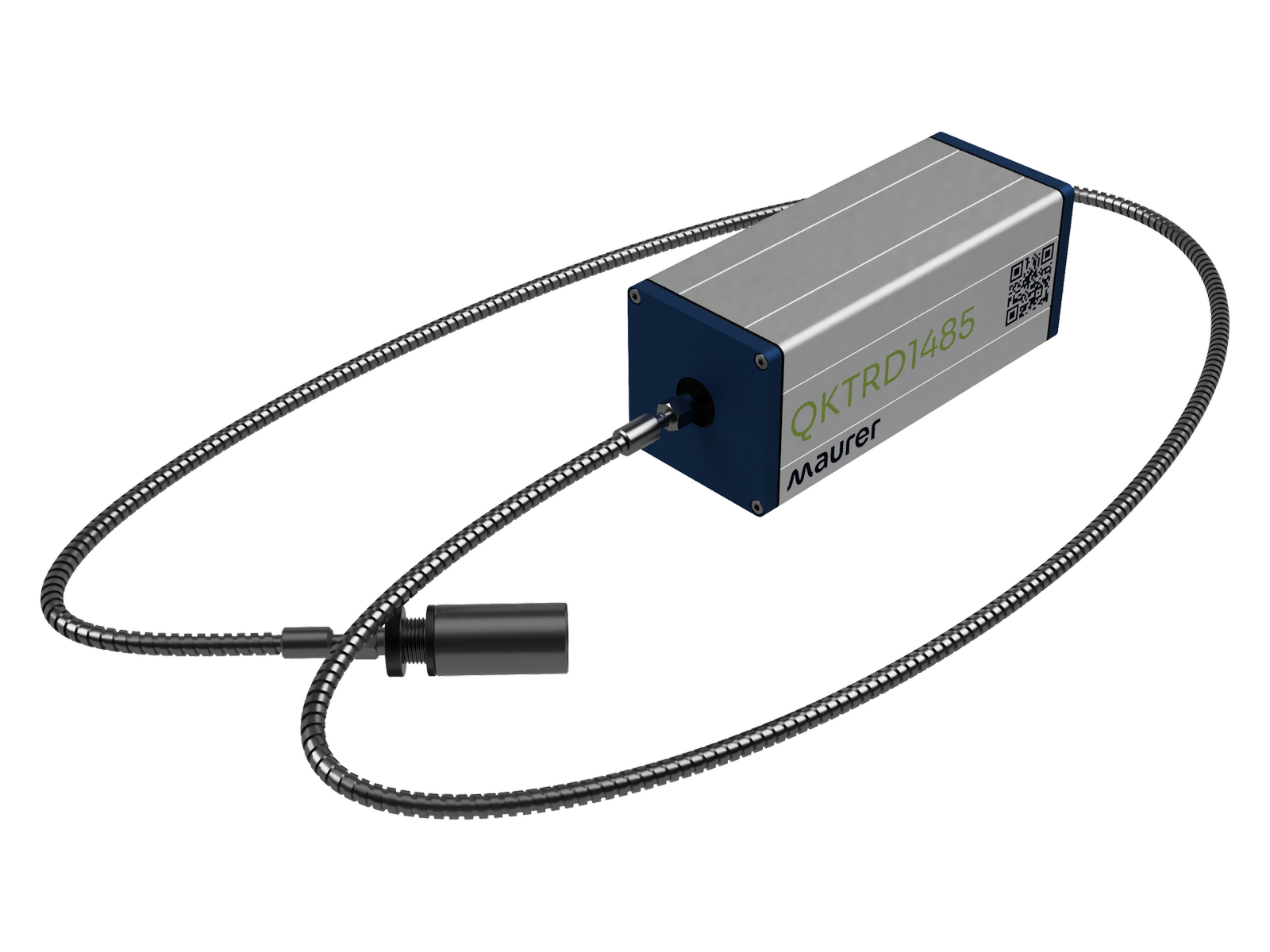

Mit Lichtleiter (QKTRD 1475, 1485, 4485): für enge Einbausituationen, Vakuumöfen und hohe Umgebungstemperaturen. Lichtleiter und Vorsatzoptik halten bis zu 150 °C aus.

Typische Einsatzgebiete

Stahl, Eisen, Buntmetalle und Draht: Schmelzen, Gießen, Schmieden, Walzen, Härten, Anlassen, Vorwärmen, Beschichten, Induktionserwärmung, Laserbearbeitung und Vakuumöfen. Also überall dort, wo die Sicht auf das Messobjekt gestört ist oder sich seine Oberfläche verändert.

Kostenlose Software IR-LOG

Mit IR-LOG stellen Sie alle Parameter Ihres Pyrometers am PC ein und können Messwerte aufzeichnen und archivieren. Die Software gibt es kostenlos dazu.

Welches Modell passt zu Ihrer Messaufgabe?

Wir finden gemeinsam die richtige Lösung für Ihre Messaufgabe. Rufen Sie uns an unter +49 7025 92190 oder …
