Quotientenpyrometer – QKTRD 1475

Messbereiche von 300 °C bis 1700 °C

1. 300 – 1000 °C
2. 350 – 1300 °C
3. 400 – 1400 °C
4. 500 – 1700 °C

Sondermessbereiche auf Anfrage / Teilmessbereiche frei einstellbar innerhalb des Messbereichs

Beschreibung

Leistungsstärke, Präzision und Zuverlässigkeit – darauf können Sie bei MAURER-Pyrometer zählen. Profitieren Sie von einer maximalen Anpassbarkeit durch Auswahl der richtigen Optik, Zubehörteilen und der passenden Schnittstelle. So fügt sich unser Pyrometer perfekt in bestehende Systeme ein.

Die wichtigsten Funktionen und Eigenschaften auf einen Blick:

  • ▪ Spektralbereich: 1,4 – 1,75 μm und 1,6 – 1,75 μm
  • Kurze Ansprechzeit von unter 1 ms mit dynamischer Anpassung
  • Emissionsgradverhältnis von 0,8 – 1,2, direkt am Gerät oder über Schnittstelle einstellbar
  • Lichtstrahlzieleinrichtung (LED), mit einem grünen Ziellicht, das mit dem tatsächlichen Messpunkt in Größe und Position exakt übereinstimmt
  • Mit Lichtleiter und Optik für eine exakte Ausrichtung auch bei engen Platzverhältnissen
  • Mit digitalem und analogem Ausgang nutzbar
  • 1 Schaltausgang (open collector)
  • Betriebsspannung 24 V DC
  • Freie Software (IR-LOG) zur Parametrierung, sowie Messwertaufzeichung und -archivierung

Häufige Anwendungsgebiete
Verarbeitung von Stahl, Eisen und Buntmetallen, Induktionserwärmung, Anlassen, Härten, Laser, Schmieden, Schmelzen, Vorwärmen, Walzen, Vakuum-Ofen usw.

Lichtleiter

  • Quarz-Lichtleiter im Metallschutzschlauch
  • Umgebungstemperatur max. 150 °C
  • Biegeradius min. 100 mm
  • Beidseitig FSMA-Stecker zum Anschluss an Pyrometer und Vorsatzoptik
  • Sonderlängen und andere Fasern auf Anfrage

Konfigurationsmöglichkeiten

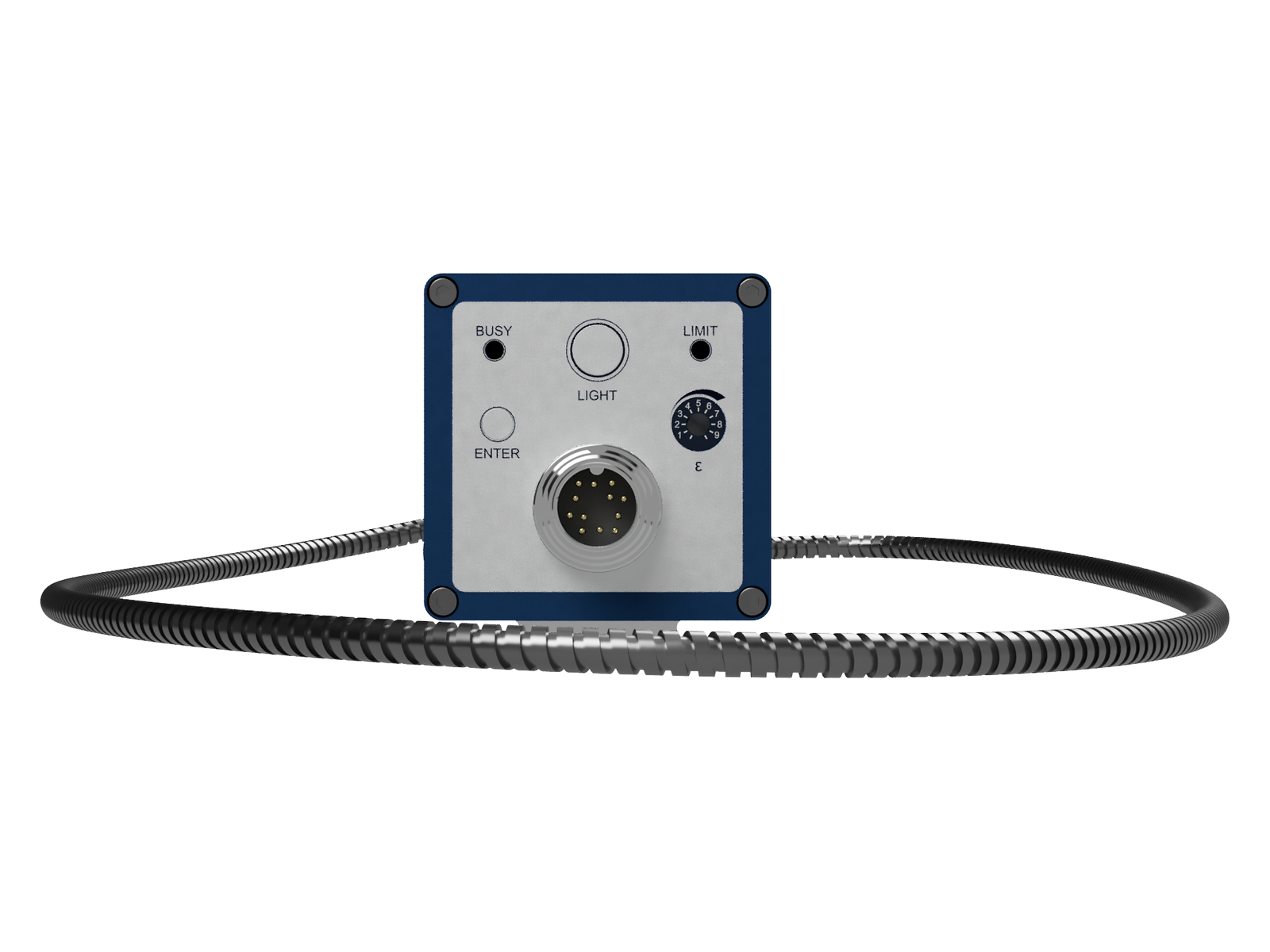

  • Eingebaute Digitalanzeige auf der Rückseite des Pyrometers
Spektralbereich 1,4 – 1,75 μm und 1,6 – 1,75 μm
Messfleckmarkierung Lichtstrahlzieleinrichtung mit LED
Ansprechzeit < 1 ms, mit dynamischer Anpassung
Messunsicherheit 0,5 % ± 1 °C (ε = 1, Tu = 23°C, T 95 = 1s)
Temperaturabhängigkeit 0,01 % / °C
Reproduzierbarkeit 0,1 %
Emissionsfaktor 0,8 – 1,2, am Gerät oder über Schnittstelle einstellbar
Auflösung < 0,1 % am Analogausgang < 0,1 °C an der Schnittstelle
Ausgang temperaturlinear 0 – 20 mA bzw. 4 – 20 mA (Bürde max. 500 Ω)
Schaltausgang 1x 24 V 100 mA (open coll.)
Schnittstelle RS 232 ± 50 V isoliert oder RS 485 ± 70 V isoliert
Geräteanschluss 12-pol. Steckverbindung
Betriebstemperatur 0 – 60 °C, Optik 150 °C
Lagertemperatur -10 °C – 70 °C
Zulässige Feuchte 35 – 85 % RF (nicht kondensierend)
Betriebsspannung 24 V DC ± 10 %
Stromaufnahme < 100 mA
Schutzart IP65
Maße (BxHxT) / Gewicht 30 x 65 x 80 mm / 0,19 kg
Sonstiges Maximalwertspeicher, Doppelspeicher, einstellbare Zeit und Schwellwert, Löschen nach Zeit, externer Kontakt, per Software, bei neuem Messgut

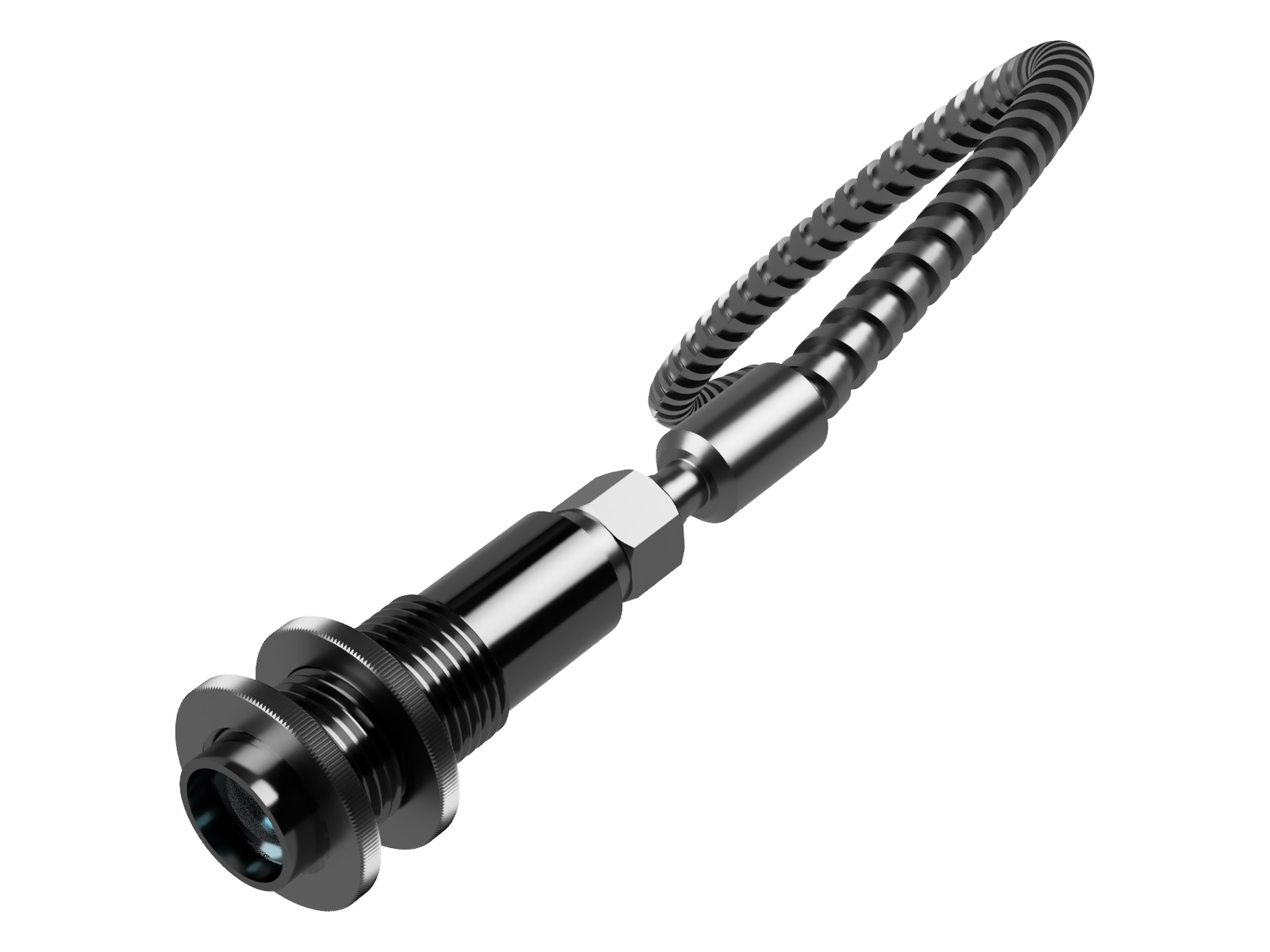

Fix-Fokus

Fix-Fokus Optik Legende
L Länge der Optik
C Abstand ab Optik Vorderkante
M Messfleck Durchmesser
Optiktyp C [mm] L [mm] Faser [µm] M [mm]
VL 50-M12 50 38 200 0,7
400 1,4
600 2,0
VL 100-M12 100 40 200 1,0
400 2,0
600 3,0
VL 150-M12 150 38 200 1,4
400 2,7
600 4,0
VL 200-M12 200 38 200 2,0
400 4,0
600 6,0

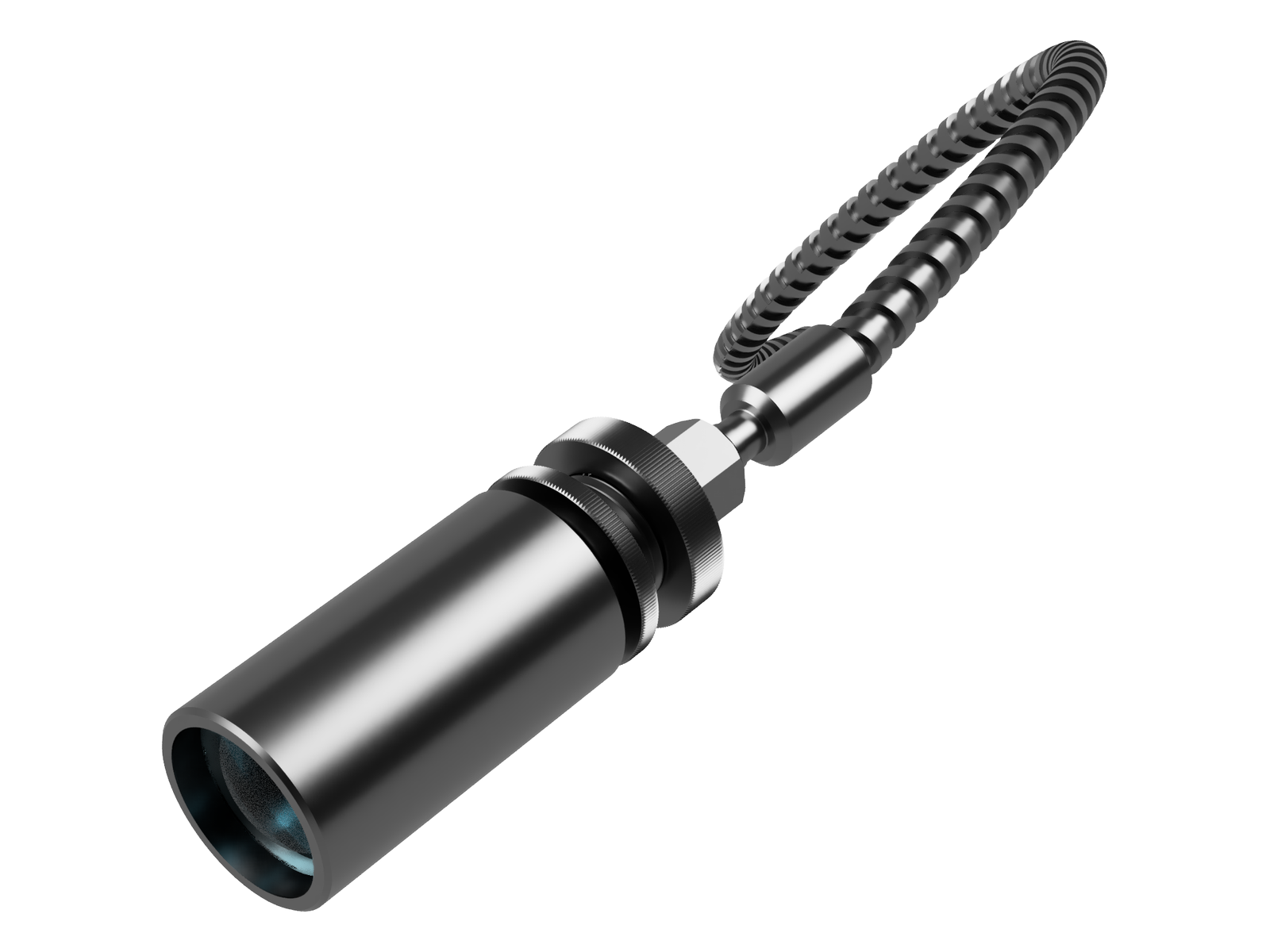

Vario-Fokus

Vario-Fokus Optik Legende
L Länge der Optik
C Abstand ab Optik Vorderkante
M Messfleck Durchmesser
Optiktyp Cmin [mm] Cmax [mm] L [mm] Faser [µm] R Ratio
VL-VA N 65 160 46 – 56 200 138
400 69
600 46
VL-VA T 100 5000 46 – 56 200 150
400 75
600 50

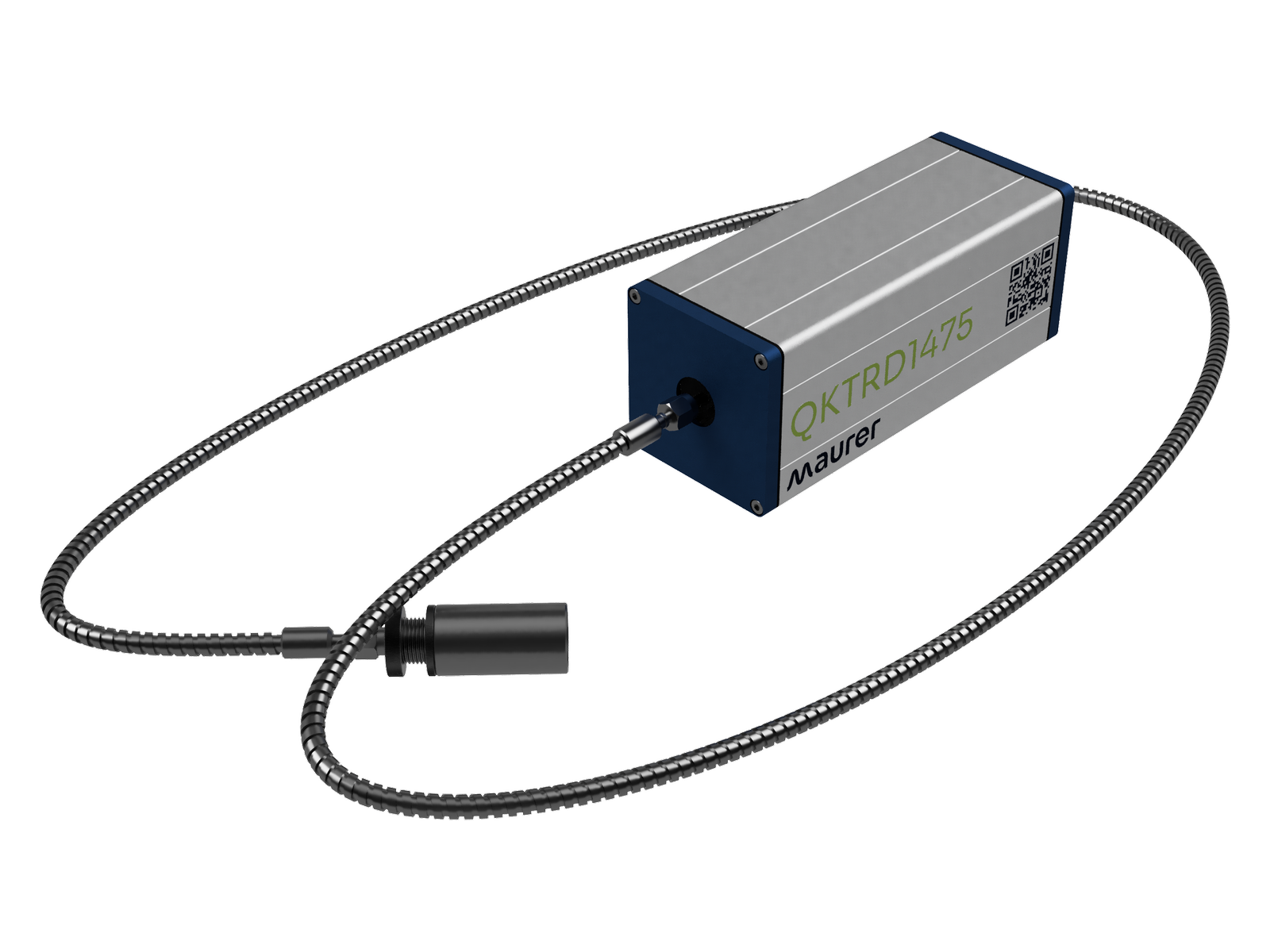

KTRD14xx mit Lichtleiteranschluss
KTRD14xx mit Lichtleiteranschluss



Optiken für Lichtleiter
Optiken für Lichtleiter
