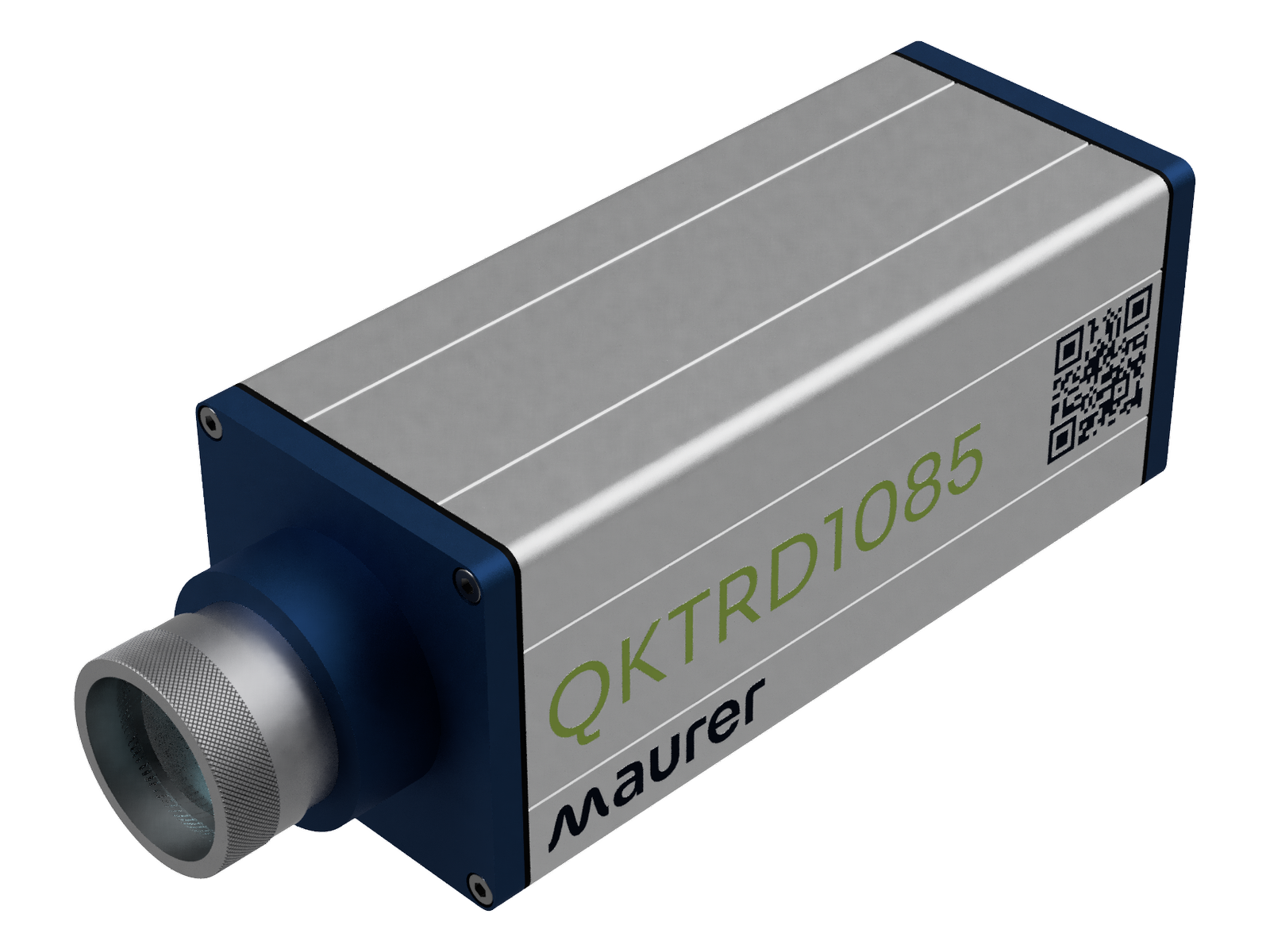

Quotientenpyrometer – QKTRD 1085

Messbereiche von 600 °C bis 3300 °C

1. 600 – 1600 °C
2. 750 – 2500 °C
3. 900 – 3000 °C
4. 1000 – 3300 °C

Sondermessbereiche auf Anfrage / Teilmessbereiche frei einstellbar innerhalb des Messbereichs

Kategorien: Pyrometer, Universal

Beschreibung

Leistungsstärke, Präzision und Zuverlässigkeit – darauf können Sie bei MAURER-Pyrometer zählen. Profitieren Sie von einer maximalen Anpassbarkeit durch Auswahl der richtigen Optik, Zubehörteilen und der passenden Schnittstelle. So fügt sich unser Pyrometer perfekt in bestehende Systeme ein.

Die wichtigsten Funktionen und Eigenschaften auf einen Blick:

Spektralbereich: 0,85 – 1,1 μm und 0,95 – 1,1 μm
Kurze Ansprechzeit von unter 1 ms mit dynamischer Anpassung
Emissionsgradverhältnis von 0,8 – 1,2, direkt am Gerät oder über Schnittstelle einstellbar
Wahlweise mit Laserstrahlzieleinrichtung (LED / Laser) oder Visiereinrichtung
Grünes Ziellicht, das mit dem tatsächlichen Messpunkt in Größe und Position exakt übereinstimmt
Mit Vario-Optik zur exakten Fokussierung auf die Messstelle
Mit digitalem und analogem Ausgang nutzbar
1 Schaltausgang (open collector)
Betriebspannung 24 V DC
Freie Software (IR-LOG) zur Parametrierung, sowie Messwertaufzeichung und -archivierung

Häufige Anwendungsgebiete
Verarbeitung von Stahl, Eisen, Buntmetallen und Drähten, Anlassen, Beschichtung, Gießen, Härten, Laser, Induktionserwärmung, Schmieden, Schmelzen, Vorwärmen, Walzen, Vakuumofen usw.

Konfigurationsmöglichkeiten

Eingebaute Digitalanzeige auf der Rückseite des Pyrometers
Umfangreiche Auswahl an Objektiven, passend für die jeweilige Messaufgabe

Spektralbereich	0,85 – 1,1 μm und 0,95 – 1,1 µm
Messfleckmarkierung	Ziellicht	Visiereinrichtung
Ansprechzeit	< 1 ms, mit dynamischer Anpassung
Messunsicherheit	0,5 % ± 1 °C (ε = 1, Tu = 23°C, T 95 = 1s)
Temperaturabhängigkeit	0,01 % / °C
Reproduzierbarkeit	0,1 %
Emissionsfaktor	0,8 – 1,2, am Gerät oder über Schnittstelle einstellbar
Auflösung	< 0,1 % am Analogausgang < 0,1 °C an der Schnittstelle
Ausgang temperaturlinear	0 – 20 mA bzw. 4 – 20 mA (Bürde max. 500 Ω)
Schaltausgang	1x 24 V 100 mA (open coll.)
Schnittstelle	RS 232 ± 50 V isoliert oder RS 485 ± 70 V isoliert
Geräteanschluss	12-pol. Steckverbindung
Betriebstemperatur	0 – 60 °C, Optik 150 °C
Lagertemperatur	-10 °C – 70 °C
Zulässige Feuchte	35 – 85 % RF (nicht kondensierend)
Betriebsspannung	24 V DC ± 10 %
Stromaufnahme	< 100 mA
Schutzart	IP65
Maße (BxHxT) / Gewicht	30 x 65 x 80 mm / 0,19 kg
Sonstiges	Maximalwertspeicher, Doppelspeicher, einstellbare Zeit und Schwellwert, Löschen nach Zeit, externer Kontakt, per Software, bei neuem Messgut

	Legende
	A	Optikauszug
	B	Abstand ab Gehäusekante
	C	Abstand ab Optik Vorderkante
	Mn	Nomineller Messfleck Duchmesser

Messbereich und effektiver Messfleck Duchmesser
1	Messblende = 1,0mm	Me = Mn x 1,0
2	Messblende = 0,5mm	Me = Mn x 0,5
3	Messblende = 0,3mm	Me = Mn x 0,3

Optic: **A 1050-N1-6**
A [mm]	B [mm]	C [mm]	Mn [mm]
190	147	13	2,6
200	161,3	8,7	2,8
210	173,5	6,5	3
220	185,6	4,4	3,4
230	197,2	2,8	3,6
240	208,1	1,9	4
255	225	0	4,2

Optic: **A 1060-N1-6**
A [mm]	B [mm]	C [mm]	Mn [mm]
285	229	13	3,2
300	245,5	11,5	3,6
350	299,7	7,3	4,4
400	352,5	4,5	5,2
450	404,4	2,6	6,2
500	455,7	1,3	7,2
550	506,7	0,3	8,2
570	527	0	8,8

Optic: **A 1050-N2-6**
A [mm]	B [mm]	C [mm]	Mn [mm]
210	154	13	3
220	166,1	10,9	3,2
240	188,9	8,1	3,8
260	210,5	6,5	4,4
280	232,1	4,9	5
300	253,4	3,6	5,4
320	274,4	2,6	6
340	295,2	1,8	6,4
360	315,9	1,1	7
380	336,5	0,5	7,4
400	357	0	8

Optic: **A 1060-N2-6**
A [mm]	B [mm]	C [mm]	Mn [mm]
310	254	13	4
350	296,5	10,5	5
400	349	8	6
500	452	5	8
600	534	3	10
700	655	2	12
800	755,8	1,2	13,6
900	856,4	0,6	14,6
1000	957	0	17,6

Optic: **A 1060-T-6**
A [mm]	B [mm]	C [mm]	Mn [mm]
360	304	13	5
400	375,7	11,3	5,7
500	478,6	8,4	7
600	580,5	6,5	8,7
700	681,6	5,4	10,3
800	782,4	4,6	12,3
900	883,1	3,9	14
1000	983,7	3,3	16
2000	1985,5	1,5	33
3000	2986,2	0,8	50
4000	3986,5	0,5	68,3
5000	4986,7	0,3	86,7
