Messbereiche von 300 °C bis 1700 °C
1. 300 – 1000 °C
2. 350 – 1300 °C
3. 400 – 1400 °C
4. 500 – 1700 °C
Sondermessbereiche auf Anfrage / Teilmessbereiche frei einstellbar innerhalb des Messbereichs
Messbereiche von 300 °C bis 1700 °C
1. 300 – 1000 °C
2. 350 – 1300 °C
3. 400 – 1400 °C
4. 500 – 1700 °C
Sondermessbereiche auf Anfrage / Teilmessbereiche frei einstellbar innerhalb des Messbereichs
Leistungsstärke, Präzision und Zuverlässigkeit – darauf können Sie bei MAURER-Pyrometer zählen. Profitieren Sie von einer maximalen Anpassbarkeit durch Auswahl der richtigen Optik, Zubehörteilen und der passenden Schnittstelle. So fügt sich unser Pyrometer perfekt in bestehende Systeme ein.
Die wichtigsten Funktionen und Eigenschaften auf einen Blick:
Häufige Anwendungsgebiete
Verarbeitung von Stahl, Eisen und Buntmetallen, Induktionserwärmung, Anlassen, Härten, Laser, Schmieden, Schmelzen, Vorwärmen, Walzen, Vakuum-Ofen usw.
Konfigurationsmöglichkeiten
| Spektralbereich | 1,4 – 1,75 und 1,6 – 1,75 μm | |

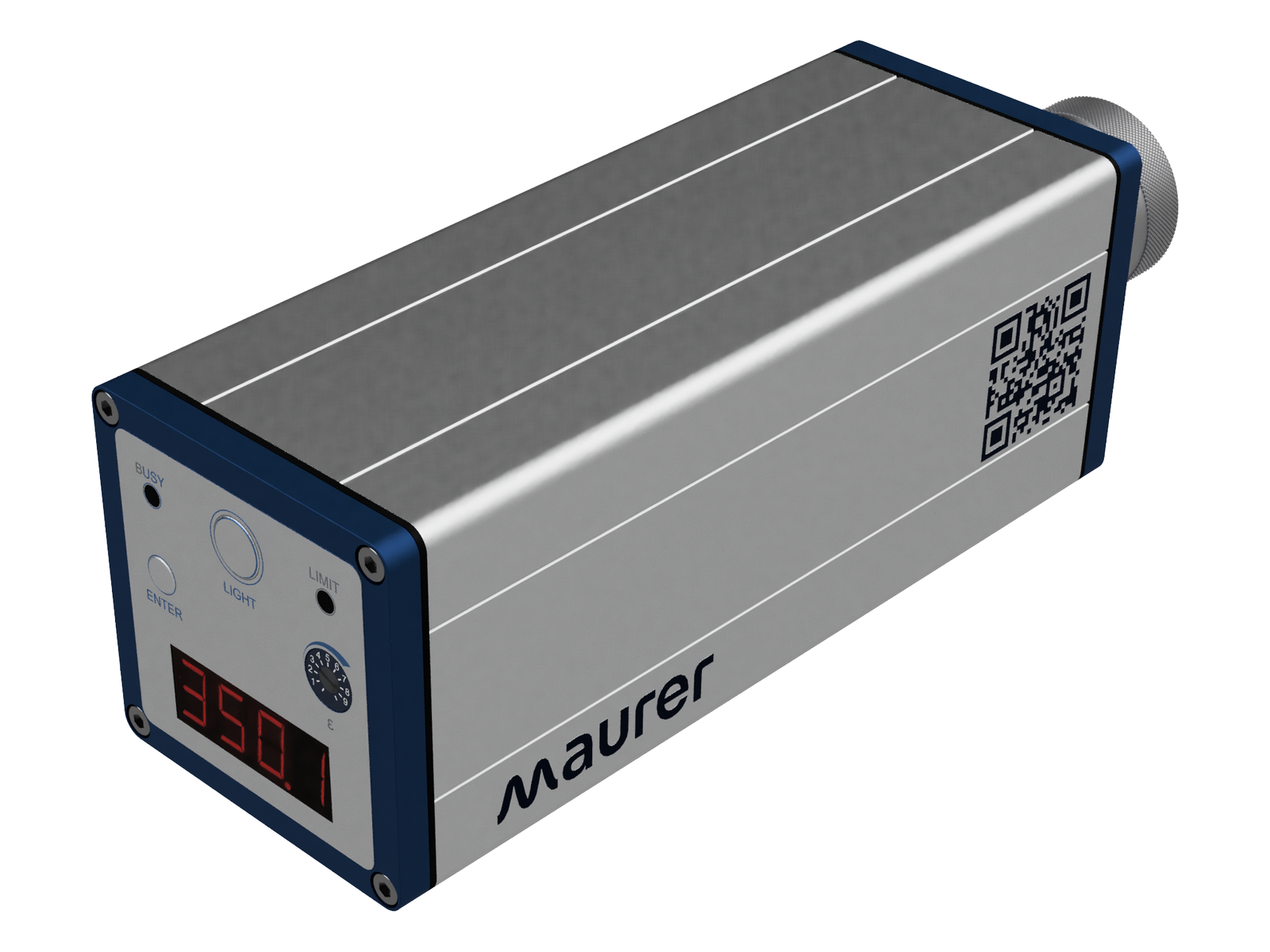

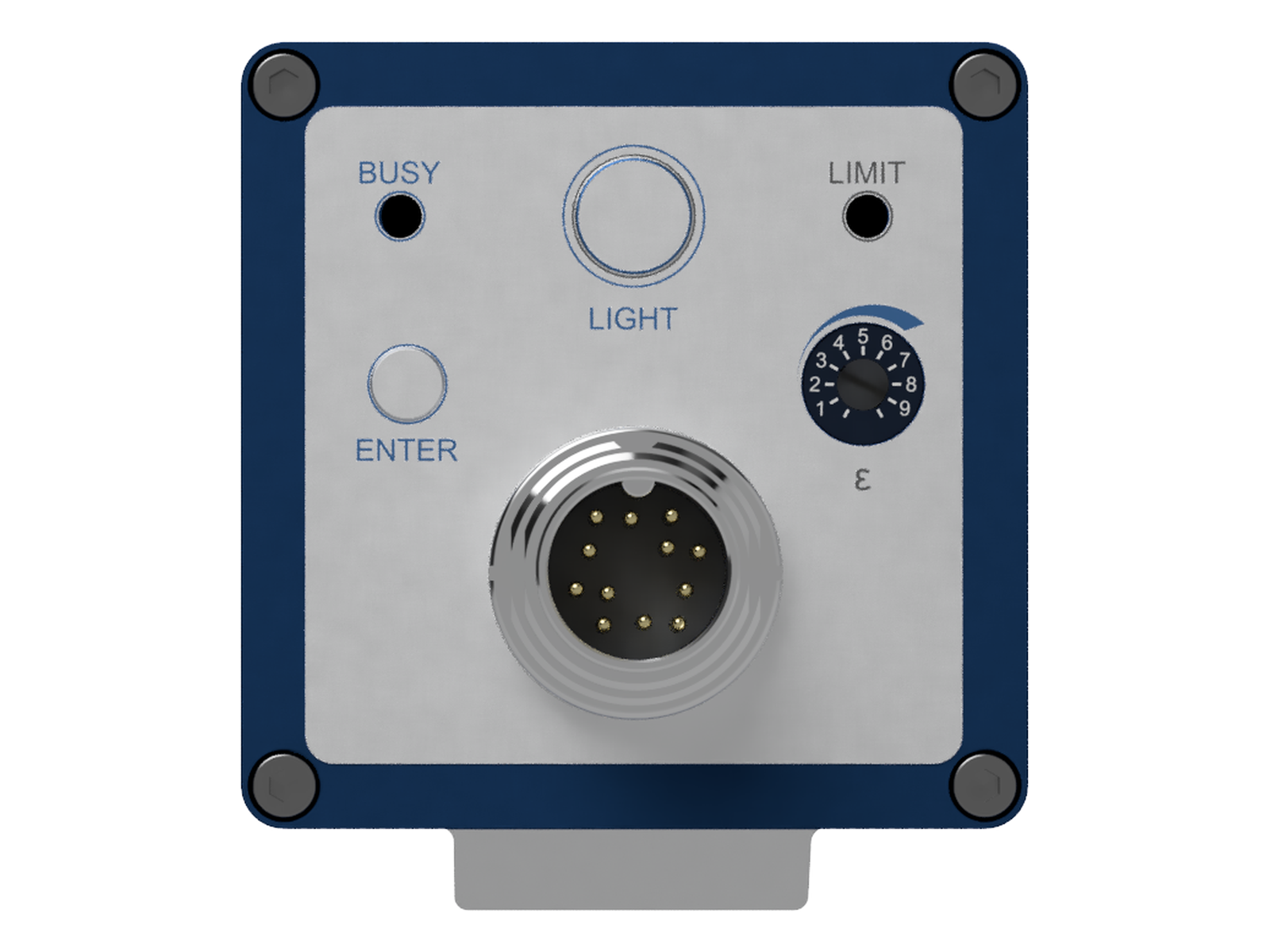

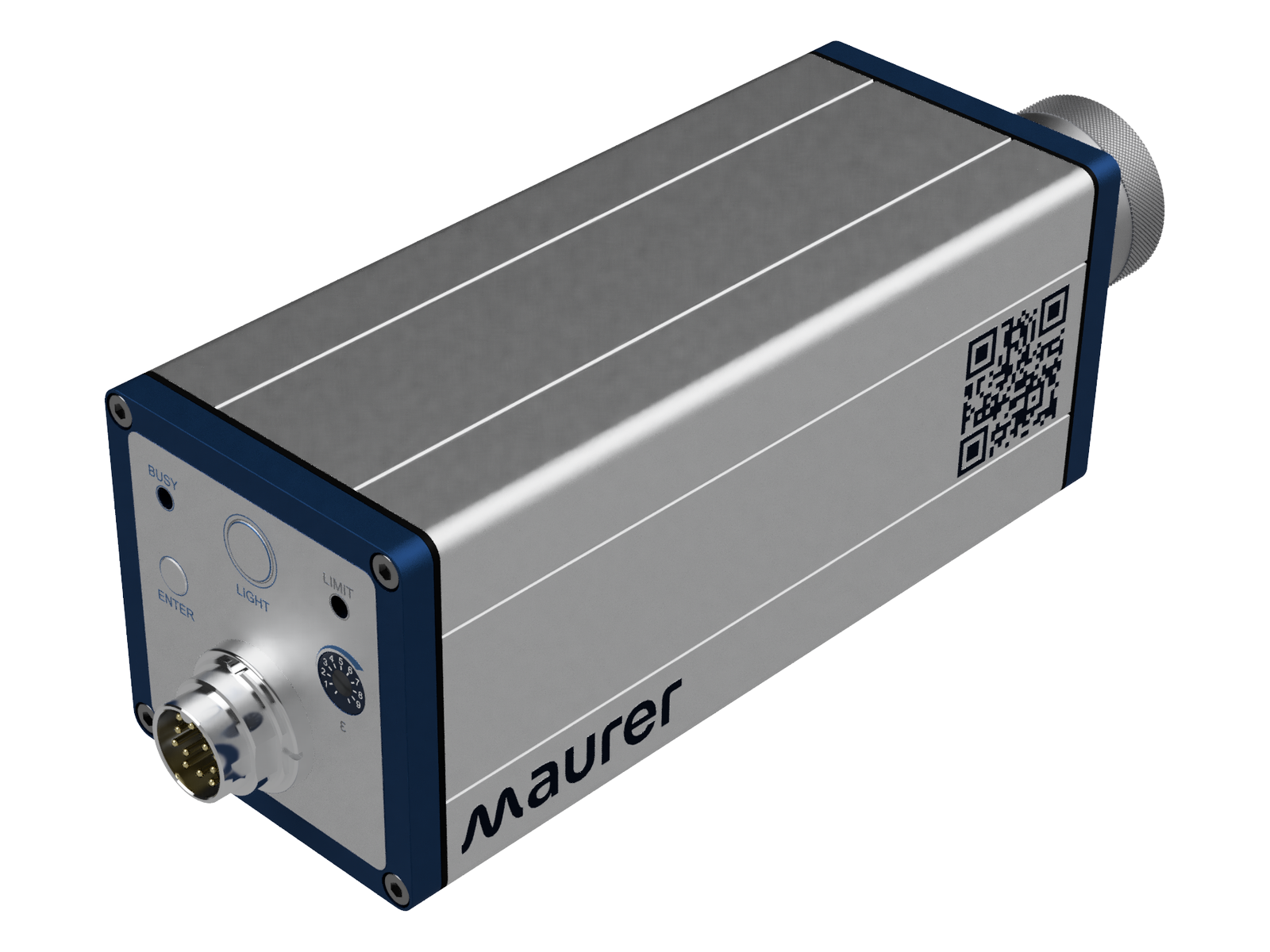

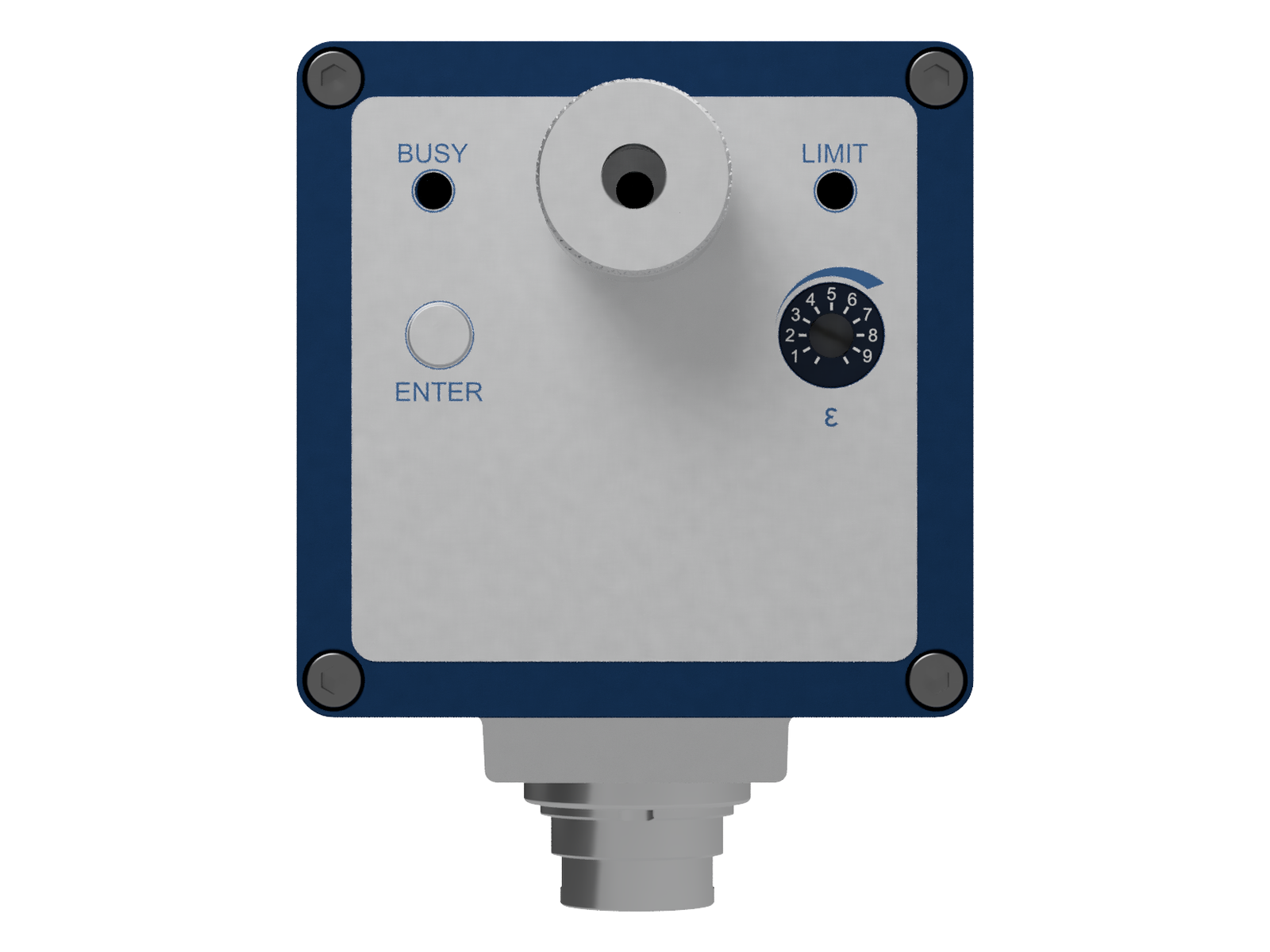

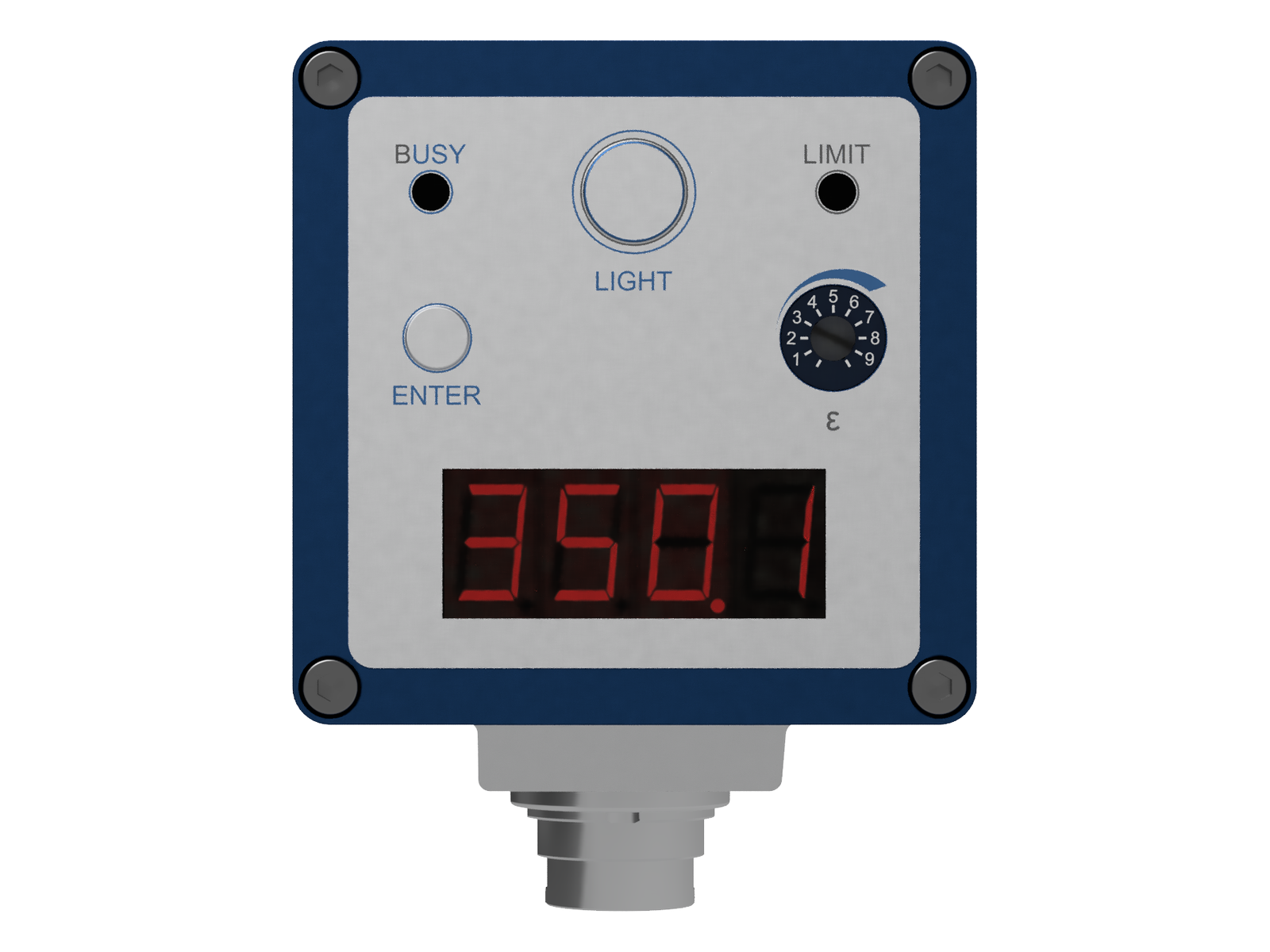

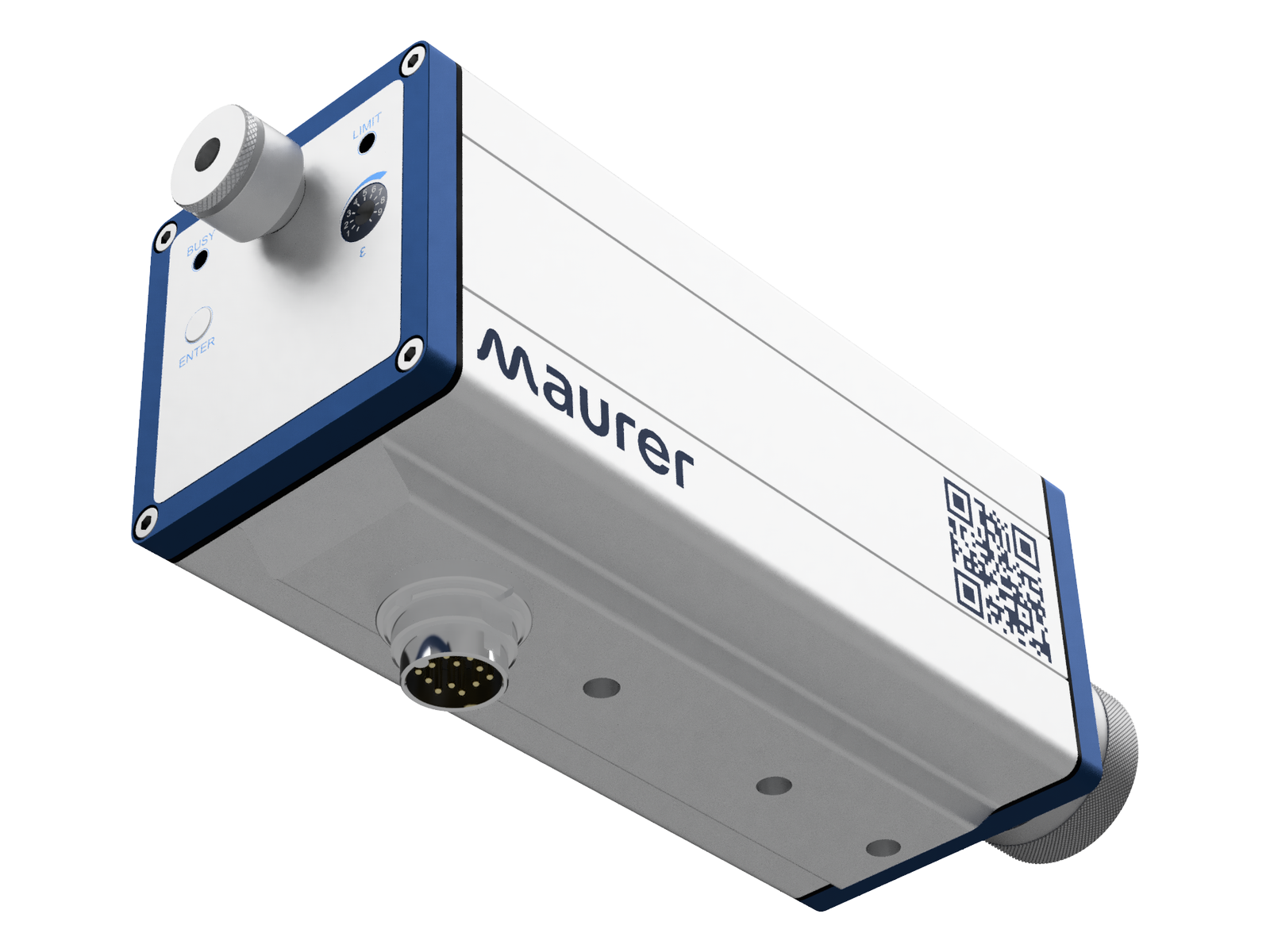

| Messfleckmarkierung | Ziellicht | Visiereinrichtung |
| Ansprechzeit | < 1 ms, mit dynamischer Anpassung | |
| Messunsicherheit | 0,5 % ± 1 °C (ε = 1, Tu = 23°C, T 95 = 1s) | |
| Temperaturabhängigkeit | 0,01 % / °C | |
| Reproduzierbarkeit | 0,1 % | |
| Emissionsfaktor | 0,8 – 1,2, am Gerät oder über Schnittstelle einstellbar | |
| Auflösung | < 0,1 % am Analogausgang < 0,1 °C an der Schnittstelle | |
| Ausgang temperaturlinear | 0 – 20 mA bzw. 4 – 20 mA (Bürde max. 500 Ω) | |
| Schaltausgang | 1x 24 V 100 mA (open coll.) | |
| Schnittstelle | RS 232 ± 50 V isoliert oder RS 485 ± 70 V isoliert | |
| Geräteanschluss | 12-pol. Steckverbindung | |
| Betriebstemperatur | 0 – 60 °C, Optik 150 °C | |
| Lagertemperatur | -10 °C – 70 °C | |
| Zulässige Feuchte | 35 – 85 % RF (nicht kondensierend) | |
| Betriebsspannung | 24 V DC ± 10 % | |
| Stromaufnahme | < 100 mA | |
| Schutzart | IP65 | |
| Maße (BxHxT) / Gewicht | 30 x 65 x 80 mm / 0,19 kg | |
| Sonstiges | Maximalwertspeicher, Doppelspeicher, einstellbare Zeit und Schwellwert, Löschen nach Zeit, externer Kontakt, per Software, bei neuem Messgut | |
| Legende | ||
| A | Optikauszug | |
| B | Abstand ab Gehäusekante | |
| C | Abstand ab Optik Vorderkante | |
| Mn | Nomineller Messfleck Duchmesser | |
| Messbereich und effektiver Messfleck Duchmesser | ||
| 1 | Messblende = 1,0mm | Me = Mn x 1,0 |
| 2 | Messblende = 0,5mm | Me = Mn x 0,5 |
| 3 | Messblende = 0,3mm | Me = Mn x 0,3 |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
